Mae'r hidlydd tonnau sin yn ddyfais arbennig yn y system gyriant modur cyfan . er mwyn galluogi'r modur i drosglwyddo o gaeedig llawn i agor mewn amser byr yn llawn, mae'r hidlydd tonnau sine yn chwarae rôl wych . nesaf, gadewch inni ddeall egwyddor weithredol y ddyfais arbennig hon a'r rhagorion yn ystod defnyddio {2}
Beth yw Sine Wave Filter-Sourced: LTEC
Hidlwyr tonnau sineare mainly used to convert the output voltage in the inverter into a sinusoidal voltage with low residual ripple. It is a low-pass filter. Mainly used with high-speed drives, sine wave filters can reduce interference signals generated by the cables in the inverter.
While protecting the motor from excessive voltage spikes and overheating, it can attenuate voltage peaks, improve electronic compatibility, and extend the service life of the equipment. This filter is generally composed of single-phase or three-phase reactors and capacitors connected in delta or wye.
Cyn dysgu am hidlwyr tonnau sine, mae angen i chi wybod yr awgrymiadau canlynol:
Gollwng Foltedd
Foltedd Gollwng-Ffynonellau: Allaboutcircuits
Mae cwymp foltedd yn cyfeirio at y cwymp foltedd ar draws hidlydd tonnau sin sy'n lleihau'r torque uchaf sydd ar gael y modur . Rhaid i chi ystyried cwymp foltedd wrth sizing y modur a gyrru . os yw'r pŵer yn cael ei gadw'n gyson ar amlder system bŵer a bod y gyriant yn cael ei raddio mewn motor 4, bydd yn cael ei raddio am 50 hz, yn cael ei raddio am 50 hz, yn cael ei raddio am 50 hz,
Hyd cebl modur
Cebl modur o ffynonellau hyd: Gwasanaethau MB-Drive
Wrth sizing y modur a gyrru yn eich system bŵer eich hun, mae angen i chi ystyried hyd y cebl modur . Er nad yw'r hyd cebl rhwng yr hidlydd tonnau sine a'r modur yn cael ei reoli, bydd ceblau modur hirach yn arwain at ostyngiad foltedd ychwanegol {.
Foltedd
Copa Foltedd-Ffynonellau: LearningAboutelectroneg
Wrth ddefnyddio hidlydd tonnau sine, mae'r foltedd brig cam-i-gyfnod oddeutu 1 . 5 × y Cenhedloedd Unedig.
Dwyn cerrynt
Dwyn o ffynonellau cyfredol: motioncontroltips
Mae hidlwyr tonnau sine yn lleihau ceryntau dwyn cylchredeg a theilwng siafft .
Beth yw DV a DT-o ffynonellau: CELDUC-RELAIS
Ystyr y delta yn DV/DT yw "newid", sef ystumio ac ymhelaethu pigau foltedd dros hyd y wifren . Gall hidlwyr tonnau sin ddileu effeithiau DV/DT o'r fath, sef y cynyddiad foltedd (δ)/cynyddiad amser (Δ) y mae yn fwy o fod yn fwy} y Modur, y mae hyn yn fwy} yn fwy na fod .
Sut mae modur yn gyrru o ffynonellau gwaith: peirianneg drydanol-bortal
Yn gyffredinol, os yw modur sy'n defnyddio pŵer AC eisiau cychwyn neu stopio'n esmwyth, mae angen cyflenwad pŵer arbennig arno i ddarparu'r pŵer cyfatebol . os bydd y modur yn cael ei orfodi i newid yn llawn ymlaen i ffwrdd yn llawn mewn cyfnod byr o amser, bydd yn achosi straen gormodol ar yr offer {. Felly, mae angen pŵer y modur i ddechrau a stopio yn raddol}}}} Yn gallu cychwyn yn raddol}. i addasu i lwythi mecanyddol amrywiol .
Beth yw Gyriant Amledd Amrywiol (VFD) -Sourced: RealPars
Gyriant amledd amrywiol yw trawsnewidydd electronig . Mae'n darparu cyflymder amrywiol a torque i fodur ar gyfer cychwyn yn raddol a chau i lawr . Mae gyriant amledd amrywiol yn cynhyrchu cerrynt penodol ac yn ei gyflwyno i'r modur i reoli amlder a chyflymder y modur .
Mae gyriannau amledd amrywiol yn dod yn fwy a mwy poblogaidd mewn amrywiaeth o ddiwydiannau i reoli cyflymder a thorque moduron . Yn ogystal â bod yn gost isel, gellir ei gymhwyso i amrywiaeth o gymwysiadau pŵer uchel a gall wella effeithlonrwydd amrywiol ffynonellau ynni {.
Beth yw swyddogaethau hidlwyr tonnau sine-ffynonellau: wikimedia
Prif swyddogaeth yr hidlydd tonnau sin yw dileu sgîl -effeithiau niweidiol newid transistor trwy drosi'r foltedd PWM yn don sin . Gall amddiffyn y modur rhag copaon foltedd uchel, gan ddwyn gorboethi cerrynt, a chanu cebl {. (
Prif fuddion cymhwyso hidlwyr tonnau sine yw:
Addasu i wahanol lwythi mecanyddol
Gall hidlwyr tonnau sine lyfnhau'r signalau tonnau sgwâr a gynhyrchir gan yr gwrthdröydd a'u troi'n donffurfiau tonnau sine bron yn berffaith . Gall hyn addasu i'r newidiadau mewn gweithrediadau cyflymder a torque gwahanol a llwythi mecanyddol gwahanol .

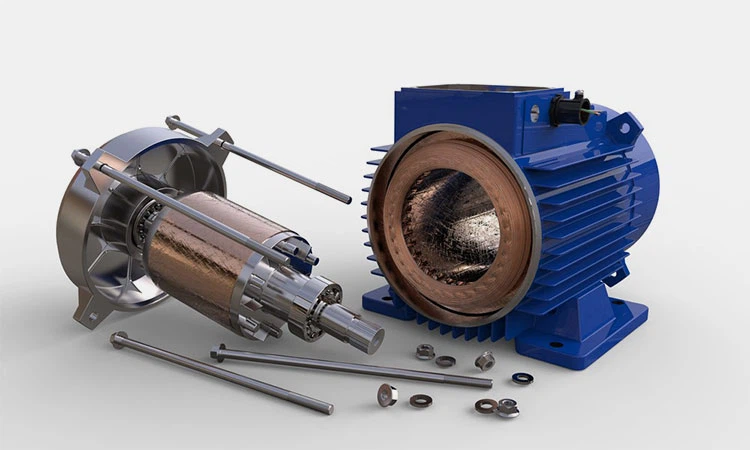

Ymestyn Bywyd Modur
Ymestyn Modur-Ffyniant Bywyd: Gesrepair
Bydd corbys tonnau sgwâr yn y system bŵer yn achosi pigau foltedd yn y modur, a fydd yn cynhyrchu ystumiad harmonig ac yn dinistrio siâp yr allbwn PWM . Bydd hyn yn achosi straen gormodol a cholli effeithlonrwydd . Felly, gall hidlwyr tonnau sine addasu problemau o'r fath}}.
Gwella effeithlonrwydd system
Gwella Effeithlonrwydd System-Ffynonellau: Softwebsolutions
Gall hidlwyr tonnau sine addasu'r ystumiad harmonig a gynhyrchir gan y modur i mewn i don don sine bron yn berffaith, fel y gellir trosi bron pob pŵer yn waith defnyddiol, a thrwy hynny leihau colledion a gwella effeithlonrwydd y system gyfan .
Lleihau sŵn ac ymbelydredd
Gall hidlwyr tonnau sine leihau allbwn y signalau amledd uchel gan yr gwrthdröydd i leihau sŵn ystafell fyw a lleihau'r ymbelydredd a achosir gan yr offer .
Yn ystod y defnydd, gall yr hidlydd tonnau sine rwystro'r harmonigau amledd newid a chydrannau amledd uchel (2kHz ac uwch) yn allbwn yr gwrthdröydd, ond hefyd caniatáu i'r foltedd sylfaenol (0-90 hz) basio . trwy ddileu'r terfynau plwm sy'n ymddangos bod y sbardun a therfynu yn ymddangos, mae'r terfynau'n canu, yn ymddangos, yn canu, yn canu, yn canu, y mae Terfynau'r foltedd yn ei ddarparu, Pwer o ansawdd uchel gydag ystumiad harmonig cyfanswm isel i'r modur .
Os na ddefnyddir hidlydd tonnau sine gyda thrawsnewidydd amledd, efallai y bydd gan y system gyfan y problemau canlynol:
Pigau foltedd
Foltage Spikes-Sourced: Quoracdn
Mae'r corbys tonnau sgwâr a gynhyrchir gan y trawsnewidydd amledd yn cynnwys cyfran benodol o orgyflenwad foltedd . Bydd hyn yn achosi pigau foltedd yn y system, a fydd yn niweidio'r modur .
Straen gormodol
Mae allbwn y trawsnewidydd amledd hefyd yn cynhyrchu ystumiad harmonig . Bydd yr ystumiad harmonig hwn yn dinistrio siâp allbwn PWM . Os na chaiff yr ystumiad harmonig hwn ei hidlo allan, bydd yn niweidio'r offer ar ffurf gwres, gan achosi straen gormodol ar y gwyntoedd modur a llai o}}}}
Ceryntau dwyn
Dwyn ceryntau-o ffynonellau: EST-Aegis
Heb hidlydd ton sine, bydd cerrynt y modur yn cynhyrchu rhigolau neu'n dwyn ceryntau . Bydd y cerrynt dwyn hwn yn toddi pyllau bach yn y modur . dros amser, bydd y cerrynt hwn yn achosi i gyfeiriannau dorri ac offer i fethu .
Cyn dewis hidlydd tonnau sine ar gyfer eich system fodur, mae angen i chi ystyried y ffactorau canlynol:
Foltedd a cherrynt â sgôr
Foltedd graddedig a ffynonellau cyfredol: Squarespace
Yn gyffredinol, mae cylch cerrynt a dyletswydd graddedig y modur yn pennu maint yr hidlydd . Wrth ddewis hidlydd tonnau sin, dylai cerrynt graddedig yr hidlydd fod yn hafal neu'n fwy na cherrynt graddedig y modur, fel bod cerrynt a chylch dyletswydd y gyriant modur yn gydnaws {.
Amledd
O ffynonellau amledd: groschopp
Mae amledd yn ffactor pwysig wrth ddewis hidlydd ton sine . Mae'n cynnwys yr amledd cyflenwi, amledd newid, ac amledd modur .
- Amledd Cyflenwi
Mewn rhwydwaith AC, amlder y cerrynt fel arfer yw 50Hz neu 60Hz . yn dibynnu ar foltedd ac nodweddion amledd eich cynhwysydd, gall yr hidlydd a ddewiswch weithredu ar amledd uwch, ond bydd y foltedd mewnbwn yn cael ei leihau {.
- Amledd Newid
Mae'r amledd newid yn uniongyrchol gysylltiedig â cholli pŵer yr gwrthdröydd . Mae amledd newid uwch yn cynyddu colledion newid y lled -ddargludydd, sy'n achosi i'r gyriant modur gynhesu . Gall hidlydd tonnau sin da leihau lefel sŵn y moduron {ostwng y modur, wrth leihau'r modur, y mae hidlo'n ei leihau,
- Amledd modur
Mae amledd modur yr gwrthdröydd yn pennu cyflymder y modur . Felly, mae amledd soniarus yr hidlydd tonnau sine o leiaf 2 . 5 i 3 gwaith yn is nag amledd newid y gyrrwr modur.
- Gosodiadau Gyrwyr
Os na chaiff y gyrrwr modur ei sefydlu'n gywir, gall defnyddio hidlydd ton sin achosi difrod . ceisiwch beidio â defnyddio amledd newid isel . ac addasu lefel amledd allbwn y gyrrwr modur . Mae modd addasu amledd awtomatig yn cael ei wahardd.
Ystyriaethau gollwng foltedd
Ystyriaethau Gollwng Foltedd-Ffynonellau: Deuodeled
Wrth bennu maint y gyrrwr modur, rhaid ystyried y cwymp foltedd ar draws yr hidlydd tonnau sin . ar lefel pŵer modur cyson, os yw'r cerrynt modur yn fwy na'r cerrynt sydd â sgôr, bydd y torque modur yn gyfyngedig neu'n lleihau . felly dylid
Every time you use a drive device, the speed, noise, and load of the drive are issues you need to consider. Sine wave filters can help you deal with these issues. In addition, it can also prevent equipment failure or damage. If you have any subsequent questions about filters, you are welcome to consult us!
