Beth yw adweithydd? Beth yw'r mathau o adweithyddion? Beth yw adweithyddion llinell AC ac adweithyddion llinell DC? Beth yw'r gwahaniaeth rhyngddynt? Sut i ddewis adweithyddion llinell AC ac adweithyddion llinell DC? Beth yw eu manteision a'u swyddogaethau priodol? Beth yw eu meysydd cais?
Mae'r erthygl hon yn amlinellu nodweddion a mathau o adweithyddion llinell. Mae'n canolbwyntio ar gymharu'r gwahaniaethau a'r tebygrwydd rhwng adweithyddion llinell AC ac adweithyddion llinell DC. Tybiwch eich bod yn poeni am ddewis adweithyddion llinell AC ac adweithyddion llinell DC. Y swydd hon yw eich dewis gorau.
Beth yw ffynhonnell harmonig: GoogleUserContent
Cynhyrchir harmonigau yn naturiol ym mhob ffynhonnell pŵer AC a DC, gan gynnwys gyriannau a chywirwyr. Cynhyrchir y harmonigau hyn oherwydd bod y foltedd llinell AC yn y gyriant yn uwch na foltedd bws DC. Mae harmonigau'n niweidio'r system grid a rhaid eu dileu oherwydd eu bod yn cynyddu colledion system ac yn tarfu ar weithrediad arferol llwythi eraill.
Beth yw adweithydd llinell a sut mae'n effeithio ar harmonigau-o ffynonellau: PrecisionAutomation
Adweithyddion llinellyn cael eu galw hefyd yn anwythyddion. Maent yn goiliau o wifren wedi'i chlwyfo o amgylch craidd magnetig. Pan fydd cerrynt yn llifo trwy'r coiliau, cynhyrchir caeau magnetig. Mae'r meysydd magnetig hyn yn cynyddu rhwystriant y llinell, a thrwy hynny leihau faint o harmonigau y mae'r gyriant yn eu chwistrellu i'r system drydanol a'r cyfleusterau.
Pan fydd y harmonigau'n llai, mae'r osgled cyfredol yn fwy ac mae'r ystumiad harmonig yn fwy. Pan fydd y harmonigau'n fwy, mae'r osgled cyfredol yn llai. Yn gyffredinol, mae'r osgled cyfredol mewn cyfrannedd gwrthdro â'r rhif harmonig.
Beth yw Adweithydd Llinell AC-Ffynonellau: Baidpower
Mae adweithyddion llinell AC yn ddyfeisiau sydd wedi'u cysylltu'n benodol mewn cyfres â llinell fewnbwn y gyriant. Maent yn helpu i leihau harmonigau yn y system. Maent fel arfer wedi'u lleoli rhwng y llinell a'r gyriant, gan weithredu fel byffer ar gyfer ymchwydd a thrawsnewidwyr dros dro eraill, wrth ddarparu lefel uchel o amddiffyniad ymchwydd. Mae gan adweithyddion llinell AC anfanteision hefyd. Mae cwymp foltedd ar eu traws, a all achosi ansefydlogrwydd foltedd mewnbwn ac achosi i'r system faglu, a all effeithio'n negyddol ar allbwn y gyriant.
Beth yw adweithydd llinell DC neu ffynhonnell tagu: ControledMagnetics
Mae'r inductor llinell DC fel arfer wedi'i gysylltu rhwng y deuod a'r bws DC. Mae hefyd yn tynnu harmonigau o'r system. Fodd bynnag, gall ei allu i gael gwared ar harmonigau fod ychydig yn llai nag gallu'r adweithydd llinell AC. Mae'r adweithydd llinell DC fel arfer yn llai o ran maint ac yn ychwanegu'r rhwystriant angenrheidiol i leihau harmonigau heb leihau foltedd y system. Nid yw'n cyflwyno ymchwyddiadau foltedd i'r unionydd i ddarparu unrhyw byffro ychwanegol.
Mae gan adweithyddion llinell AC ac adweithyddion llinell DC eu manteision a'u defnyddiau.
Pwrpas adweithyddion llinell AC yw:
Ataliad harmonig
Atal harmonig-ffynonellau: Allaboutcircuits
Gall adweithyddion llinell AC gyfyngu ar harmonigau, yn enwedig 5ed, 7fed, neu harmonigau uwch a cheryntau ymchwydd. Mae hyn yn amddiffyn offer rhag pigau foltedd a byrhoedlog ar y llinell AC, yn gwella ffactor pŵer y system, a gall hefyd leihau ystumiad tonnau llinell a achosir gan ddeuodau a switshis thyristor.
Ei leoliad gosod yw:
Mae adweithyddion llinell AC fel arfer yn cael eu gosod ar ddwy ochr pŵer AC y system yrru neu'r pŵer, megis ochr fewnbwn yr gwrthdröydd neu rhwng y grid a'r unionydd.
Ei brif nodweddion yw:
- Mae'n addas ar gyfer systemau ag amleddau tonffurf AC sinwsoidaidd.
- Mae'n defnyddio craidd disg a gall drin meysydd magnetig AC yn effeithiol.
- Mae ei rwystredd graddedig fel arfer yn cael ei fynegi fel canran, fel rhwystriant 3% neu rwystr 5%.
Pwrpas defnyddio adweithydd llinell DC yw:
Mae pwrpas defnyddio adweithydd llinell DC yn ffynhonnell: foltedd-aflonyddu
- Gall lyfnhau cerrynt crychdonni bws DC a lleihau'r cerrynt brig.
- Cyfyngwch y cerrynt inrush a gynhyrchir pan fydd y modur yn cychwyn neu lwyth y modur yn newid.
- Gwella effeithlonrwydd yr gwrthdröydd.
- Lleihau cerrynt amharhaol a lleihau'r harmonigau a adlewyrchir o'r ochr AC.
Mae ei brif nodweddion yn cynnwys:
- Fe'i defnyddir yn arbennig mewn systemau DC heb lawer o newidiadau inductance.
- Mae fel arfer yn cael ei wneud o ddeunydd craidd haearn gwag neu gap wedi'i gapio.
Mae cwmpas defnyddio adweithyddion llinell AC ac adweithyddion llinell DC yn gorgyffwrdd. Fe'u defnyddir yn helaeth yn:
Peiriannau diwydiannol a'r diwydiant awtomeiddio
Peiriannau Diwydiannol ac Awtomeiddio Diwydiant-Ffynonellau: ScienceDirect
Pan fydd yr adweithydd llinell yn cael ei baru â'r gyriant modur, gall leihau'r pigau foltedd a'r harmonigau a gynhyrchir trwy newid offer pŵer uchel a gwneud y mwyaf o oes gwasanaeth offer mecanyddol.
Systemau Ynni Adnewyddadwy
Systemau Ynni Adnewyddadwy-Ffynonellau: JMHPower
Mae systemau ynni adnewyddadwy yn cynnwys ynni solar, ynni gwynt a systemau eraill. Gellir gosod adweithyddion llinell AC mewn dyfeisiau cynhyrchu pŵer solar a gwynt i helpu i gynnal sefydlogrwydd ansawdd pŵer yn y grid pŵer. Wrth hidlo sŵn a harmonigau trydanol allan, gall hefyd sicrhau bod systemau ynni adnewyddadwy yn gweithredu'n effeithlon ac yn ddiogel.
Systemau HVAC
Systemau HVAC-Ffynonellau: FrostheatingCooling
Defnyddir adweithyddion llinell AC yn helaeth mewn systemau HVAC, sy'n lleihau sŵn trydanol yn sylweddol ac yn lleihau ymyrraeth gwrthdroyddion.
Defnyddir adweithyddion llinell DC yn fwyaf cyffredin yn y systemau neu'r offer canlynol:
Gyriannau Amledd Amrywiol
Gyriannau Amledd Amrywiol-Ffynonellau: RealPars
Gellir defnyddio adweithyddion llinell DC mewn gyriannau amledd amrywiol i sefydlogi foltedd bws DC rhwng yr unionydd a'r gwrthdröydd. Wrth leihau crychdonni cyfredol, gall hefyd wella perfformiad modur, gan gynnwys amddiffyn cynwysyddion rhag ceryntau brig mawr, a thrwy hynny ymestyn oes offer.
Gwrthdroyddion solar a gwynt
Gwrthdroyddion Solar a Gwynt-Ffynonellau: SolarPanelKitschina
Defnyddir adweithyddion llinell DC yn helaeth mewn gwrthdroyddion solar a gwynt. Gallant drosi pŵer DC i bŵer AC a llyfnhau mewnbwn DC paneli solar neu dyrbinau gwynt. Wrth wella effeithlonrwydd gwrthdröydd, gallant hefyd atal ymchwyddiadau cyfredol gwrthdroi.
Cyflenwadau pŵer a systemau batri di -dor
Cyflenwadau pŵer di-dor a systemau batri-o ffynonellau: Arimon
Gellir defnyddio adweithyddion llinell DC mewn cyflenwadau pŵer na ellir eu torri a systemau batri i hidlo allbwn DC mewn cymwysiadau electrolytig, electroplatio a mwyndoddi.
Pam ei bod yn bwysig daearu ag adweithyddion llinell AC ac adweithyddion llinell DC-o ffynonellau: RomanMFG
Yn y system bŵer, os nad yw'r cerrynt bai wedi'i seilio, pan fydd y cerrynt hwn yn llifo trwy'r gyriant, bydd yn niweidio'r gyriant. Felly, mae'n bwysig iawn seilio'r cerrynt bai yn iawn.
Mae gan yr adweithydd llinell AC y swyddogaeth o seilio ei hun. Fodd bynnag, nid oes gan yr inductor llinell DC un coil y swyddogaeth o sylfaen. Felly, pan ddefnyddiwch yr inductor llinell DC, gallwch ddefnyddio'r adweithydd llinell DC dwbl-coil newydd. Mae gan yr adweithydd hwn swyddogaeth sylfaen a gall amddiffyn eich offer yn dda.
Y prif wahaniaeth rhwng adweithyddion llinell AC ac adweithyddion llinell DC yw, er eu bod yn lleihau harmonigau ac yn cynnal foltedd, nid yw adweithyddion DC cystal â lliniaru harmonigau ag adweithyddion AC. Gwahaniaethau eraill yw:
Mae adweithyddion llinell AC yn lleihau harmonigau, yn lliniaru amodau dros dro, ac yn helpu i gynnal foltedd cam-i-gyfnod cywir. Mae adweithyddion DC hefyd yn lliniaru harmonigau, ond mae eu gwanhau harmonig yn llai nag adweithydd AC o'r un maint.
|
Adweithyddion llinell AC
Adweithyddion Llinell AC-Ffynonellau: Adweithyddion Llinell DC ACDCDrives |
Adweithyddion llinell DC
Adweithyddion Llinell DC -Sourced: Schaffner
|
|
|
Lleihau harmonigau |
Gall adweithyddion AC leihau harmonigau, lliniaru trosglwyddyddion, a chynnal foltedd cywir. |
Gall adweithyddion llinell DC liniaru harmonigau, ond mae'r effaith yn wannach. |
|
Gwella byrhoedlog |
Gall adweithyddion AC ddarparu amddiffyniad ychwanegol, gan leihau'r foltedd ar draws yr unionydd. |
Gall adweithyddion DC amddiffyn rhag byrhoedlog ac osgoi methiant unioni oherwydd trosglwyddyddion cyfredol. |
|
Costiwyd |
Mae adweithyddion AC yn ddrytach nag adweithyddion DC, ond mae ganddyn nhw berfformiad gwell ac maen nhw'n berthnasol yn ehangach. |
Mae adweithyddion llinell DC yn fwy, yn ddrytach ac yn fwy effeithlon, ond mae ganddynt anfantais trothwyon foltedd llinell brig isaf. |
|
Cynyddu rhwystriant |
Gall adweithyddion llinell AC ddarparu llwybr rhwystriant uchel ar gyfer trosglwyddyddion cyflym, gan leihau'r foltedd dros dro ar draws yr unionydd. |
Mae adweithyddion llinell DC yn darparu llwybr rhwystriant isel ar gyfer byrhoedlog cyflym. |
|
Colledion |
Mae gan adweithyddion llinell AC golledion uwch, ond mae ganddyn nhw berfformiad amddiffyn foltedd dros dro gwell. |
Mae gan adweithyddion llinell DC golledion is, felly maen nhw'n gweithio'n fwy effeithlon.
|
Mae manteision adweithyddion llinell AC yn cynnwys:
Ataliad harmonig
Atal harmonig-ffynonellau: mdpi
Lleihau cyfanswm yr ystumiad harmonig yn y system trwy atal harmonigau sŵn amledd uchel yn barhaus fel y 5ed, 7fed, a'r 11eg Gorchymyn.
Amddiffyn pigyn ymchwydd a foltedd
Surge a Foltage Spike Amddiffyn-Ffynonellau: ElectronicsBeliever
Trwy leihau'r sag foltedd a achosir gan ddyfeisiau lled-ddargludyddion newid cyflym. Gall adweithyddion llinell AC amsugno byrhoedlog foltedd a achosir gan aflonyddwch grid fel streiciau mellt neu newid cynhwysydd, a thrwy hynny sefydlogi foltedd y system.
Cyfyngu cerrynt inrush
Cerrynt inrush Cyfyngu-ffynonellau: EPT
Gall gyfyngu ar y cerrynt inrush, a thrwy hynny ddechrau meddal y modur neu'r newidydd, gan atal switsh rhag baglu yn ystod y broses gychwyn, ac ati.
Gwella ffactor pŵer
Gwella Ffactor Pwer-Ffynonellau: EEEGUIDE
Gall gywiro rhan o'r ffactor pŵer a llyfnhau'r don gyfredol i leihau'r galw am bŵer adweithiol, a thrwy hynny leihau effeithiau andwyol ffactor pŵer isel.
Ymestyn oes gwasanaeth offer
Trwy gyfyngu ar gerrynt amledd uchel, gall amddiffyn y modur rhag pigau foltedd, a thrwy hynny leihau gorgynhesu ceblau neu drawsnewidwyr ac ymestyn oes gwasanaeth offer.
Gostyngiad sŵn EMI neu RFI
EMI neu RFI Sŵn-Lleihau-Ffynonellau: Murata
Gall hidlo allan y rhan fwyaf o'r sŵn amledd uchel sy'n ymyrryd â'r system gyfathrebu ac atal ymyrraeth rhag unrhyw sŵn arall yn y llinell gynhyrchu awtomataidd.
Er bod gan adweithyddion AC Line lawer o fanteision, mae ganddyn nhw lawer o anfanteision yn eu dyluniad hefyd. Mae'r rhain yn cynnwys:
Gan achosi i offer sensitif faglu
Mae adweithyddion llinell AC yn dueddol o dan-foltedd a baglu offer sensitif ar gyflymder isel, a all effeithio ar berfformiad cylched gridiau neu gridiau gwan sydd â chynhwysedd cylched byr isel.
Colli neu wresogi pŵer
Colli pŵer neu o ffynonellau gwresogi: Wikimedia
Mae adweithyddion llinell AC yn dueddol o golledion neu wresogi a achosir gan wrthwynebiad yn y dirwyniadau. Felly, mae angen oeri ychwanegol arnynt mewn switsfyrddau caeedig, sy'n cynyddu costau gweithredu.
Effaith atal harmonig cyfyngedig
Atal harmonig cyfyngedig o ffynonellau effaith: mdpi
Yn wahanol i hidlwyr gweithredol, er y gall leihau harmonigau, ni all eu dileu. Ac mae'n cael effaith wael ar leihau harmonigau amledd uchel.
Diffygion dylunio
Mae ei ddyluniad cyfaint yn fawr ac yn swmpus, ac mae'n hawdd ei gyfyngu gan y gofod. Felly, mae ei ofynion gosod yn uwch, ac mae ganddo graidd a dirwyniadau mwy, nad ydynt yn gyfleus ar gyfer gweithredu bob dydd ac sy'n fwy cymhleth i'w gosod.
Cost uwch
COST COST Uwch: Stoc
Defnyddir mwy o ddeunyddiau, fel copr neu haearn, sy'n cynyddu'r gost ac yn ei gwneud yn ddrytach nag adweithyddion DC.
Cyseiniadau posib
Gall cyseiniannau harmonig ddigwydd pan fydd adweithyddion llinell AC yn rhyngweithio â chynwysyddion cywiro ffactor pŵer.
Mae manteision adweithyddion llinell DC yn cynnwys:
Copaon cyfredol llinell gyfyngol
Copaon Cyfredol Llinell Cyfyngu Copaon: IAEimagazine
Gall adweithyddion llinell DC arafu cynnydd cerrynt ac estyn y cyfnod dargludiad cyfredol. Mae'n cynhyrchu tonffurf bron yn sgwâr gydag uchafswm uchafswm o 180% o'r cerrynt mewnbwn sydd â sgôr. Felly, gall gyfyngu ar gopa cyfredol y llinell.

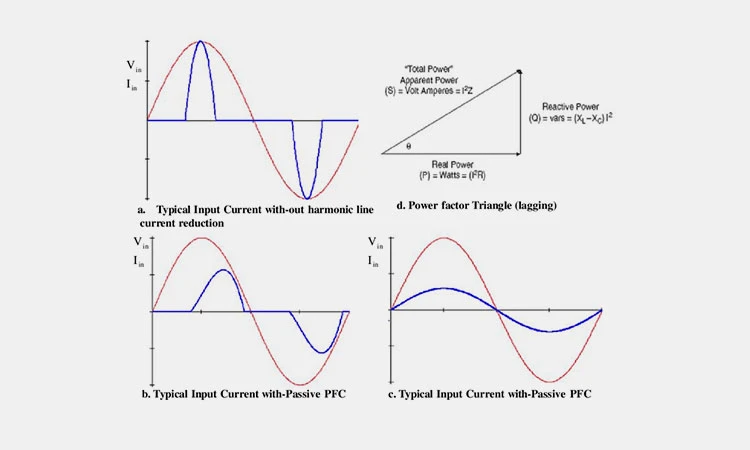

Lleihau harmonigau cyfredol llinell
Lleihau Llinell Cyfredol Armonigau-Ffynonellau: Ymchwil
Gall adweithyddion llinell DC ddileu'r 5ed i 13eg harmonig system i bob pwrpas. Gall i bob pwrpas lyfnhau'r harmonigau yn y cerrynt ac atal cyfanswm yr ystumiad harmonig yn y system.
Llyfnu foltedd bws DC
Llyfnu DC Bws Foltedd-Ffynonellau: Knowlescapacitors
Gall adweithyddion llinell DC leihau gwerth effeithiol foltedd bysiau DC a hefyd lleihau colledion lled -ddargludyddion pŵer.
Er bod adweithyddion llinell DC yn alluog iawn ac yn cael eu defnyddio'n helaeth, mae ganddyn nhw anfanteision o hyd. Mae'r rhain yn cynnwys:
Ni all ddisodli adweithyddion allbwn
Ni all ddisodli adweithyddion allbwn-ffynonellau: gwrthdroyddion
Ni all adweithyddion llinell DC sicrhau y gellir defnyddio ceblau hirach heb adweithyddion allbwn. Os yw hyd y cebl yn eich system yn fwy na 200 metr, mae angen i chi ddefnyddio adweithyddion allbwn o hyd.
Ni all weithredu gyda cherrynt
Gydag adweithyddion llinell DC, ni all y dirwyniadau modur weithredu gyda cherrynt, felly gallwch ddefnyddio hidlwyr.
Er mwyn gwella ansawdd pŵer, dileu harmonigau, ymchwyddiadau a gridiau gwan, efallai y bydd gennych adweithyddion AC. Os hoffech gael allbwn DC llyfn, fel gyriannau amledd amrywiol, gwrthdroyddion, systemau DC cerrynt uchel, ac ati, gallwch ddewis adweithyddion DC. Os ydych chi am atgyfeirio mwy o offer i amddiffyn eich system bŵer, mae croeso i chi!
